Próba szczelności azotem w instalacji chłodniczej — procedura i ciśnienia testowe

Dlaczego azot, jakie ciśnienie próbne stosować, procedura krok po kroku zgodna z normą EN 378 i najczęstsze błędy przy teście szczelności instalacji chłodniczej.

Próba szczelności azotem instalacji chłodniczej

Próba szczelności azotem — fundamentalny test każdej instalacji

Próba szczelności to PIERWSZY test, który wykonuje się na nowej lub naprawionej instalacji chłodniczej — PRZED ewakuacją i PRZED napełnieniem czynnikiem. Polega na napełnieniu układu azotem technicznym (OFN — Oxygen Free Nitrogen) do ciśnienia próbnego i obserwacji, czy ciśnienie nie spada w czasie.

Dlaczego azot, a nie sprężone powietrze?

Azot techniczny (OFN) jest jedynym gazem dopuszczonym do prób szczelności instalacji chłodniczych. Sprężone powietrze zawiera wilgoć, która kontaminuje układ. Tlen w sprężonym powietrzu w kontakcie z olejem chłodniczym pod wysokim ciśnieniem stwarza ryzyko wybuchu. Azot jest suchy, obojętny chemicznie i bezpieczny. NIGDY nie używaj sprężonego powietrza, tlenu, dwutlenku węgla ani żadnego innego gazu. To nie jest kwestia „tradycji" — to kwestia bezpieczeństwa i norm.

Jakie ciśnienie próbne stosować?

Ciśnienie próbne zależy od rodzaju czynnika, na który zaprojektowana jest instalacja. Norma EN 378 definiuje ciśnienie próbne jako: PS × 1.1 (strona niskociśnieniowa) i PS × 1.43 (strona wysokociśnieniowa), gdzie PS to maksymalne ciśnienie robocze. W praktyce: R-410A / R-32: strona niskociśnieniowa 28–30 bar, strona wysokociśnieniowa 42–45 bar. R-22 (starsze instalacje): 20–25 bar. R-290 (propan): 20–25 bar. Zawsze sprawdź specyfikację producenta urządzenia — podaje dokładne ciśnienie próbne.

Procedura krok po kroku

Krok 1 — Przygotowanie: Podłącz butlę z azotem przez reduktor ciśnienia do portu serwisowego. Podłącz manometr cyfrowy (SMAN) do drugiego portu — będzie monitorował ciśnienie w układzie. Otwórz wszystkie zawory w układzie.

Krok 2 — Napełnianie: Powoli napełniaj układ azotem do ciśnienia próbnego. NIE przekraczaj maksymalnego ciśnienia roboczego elementów układu. Napełniaj stopniowo: najpierw do 5 bar, sprawdź połączenia wodą mydlaną, potem do pełnego ciśnienia próbnego.

Krok 3 — Stabilizacja: Po osiągnięciu ciśnienia próbnego odłącz butlę z azotem. Poczekaj minimum 30 minut na stabilizację termiczną — ciśnienie gazu zmienia się z temperaturą (ok. 0.1 bar/°C). Zanotuj ciśnienie startowe i temperaturę otoczenia.

Krok 4 — Obserwacja: Instalacja domowa: obserwuj ciśnienie przez minimum 30 minut. Instalacja komercyjna: minimum 24 godziny. Dopuszczalny spadek: ZERO. Każdy spadek ciśnienia (po korekcie temperaturowej) oznacza nieszczelność.

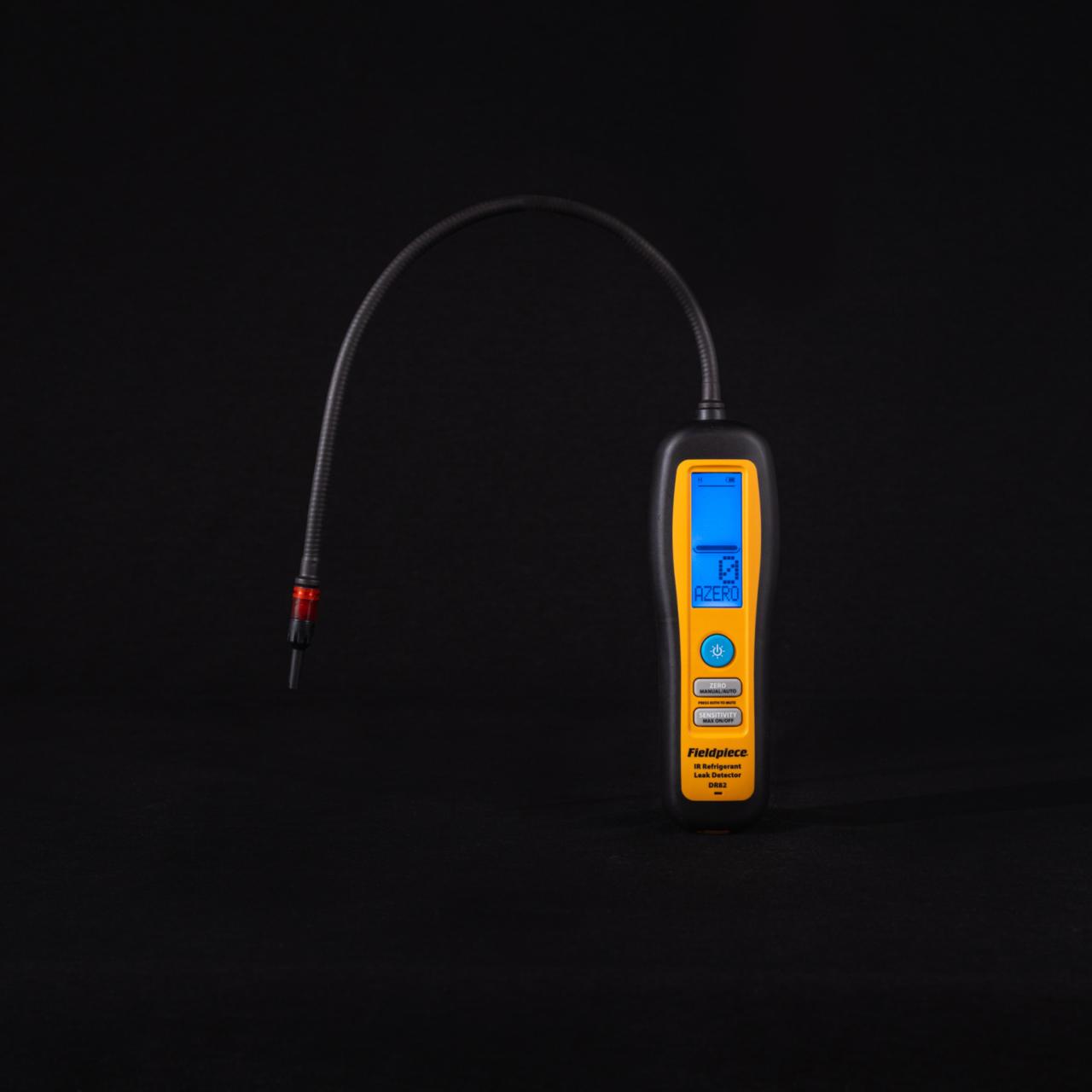

Krok 5 — Lokalizacja nieszczelności (jeśli wykryto spadek): Użyj wody mydlanej na wszystkich połączeniach — bąbelki wskazują wyciek. Użyj elektronicznego wykrywacza nieszczelności (np. Fieldpiece DR82EU) do precyzyjnej lokalizacji. Sprawdź: lutowania, złączki rozszerzane, zawory, rdzenie Schrader, połączenia kielichowe.

Najczęstsze błędy

Zbyt krótki czas obserwacji: 5 minut to za mało — mała nieszczelność potrzebuje czasu, żeby się ujawnić. Brak korekty temperaturowej: jeśli w ciągu testu temperatura spadła o 2°C, ciśnienie spadnie o ~0.2 bar — to nie nieszczelność, to fizyka. Zbyt wysokie ciśnienie: przekroczenie PS może uszkodzić zawory, uszczelnienia lub elementy układu. Pominięcie próby i przejście od razu do ewakuacji: pompa próżniowa nie jest w stanie wykryć małych nieszczelności — układ, który trzyma próżnię, nadal może mieć wyciek widoczny dopiero pod ciśnieniem.
