Przeczytaj całą instrukcję przed pierwszym użyciem. Zachowaj ją na czas eksploatacji przyrządu.
TC48 to duży zacisk rurowy z termoparą typu K do pomiaru temperatury rur i innych elektrycznie przewodzących powierzchni cylindrycznych o średnicy 19,05–104,78 mm (3/4"–4 1/8"). Rozwarcie szczęk obejmuje większość rozmiarów spotykanych w instalacjach domowych i komercyjnych.
Zacisk zakładasz na rurę jedną ręką. Mocujesz go pod dowolnym kątem, także na zgięciu - bo w opatentowanym czujniku Rapid Rail™ to sama rura pełni funkcję złącza termopary, więc wystarczy styk elektryczny z rurą, żeby pomiar był prawidłowy.
Podłączasz go do dowolnego miernika z gniazdem mini termopary typu K, w tym do oprawy zaworowej SMAN®. Sam zacisk jest przyrządem biernym, bez własnego zasilania, wyświetlacza ani łączności.
i
Sygnalizacja dźwiękowa na SMAN®
Przy pracy z oprawą zaworową SMAN® usłyszysz podwójny sygnał dźwiękowy przy otwartym obwodzie (brak pomiaru) i pojedynczy sygnał przy zamkniętym obwodzie (temperatura wyświetlana).
Nie zdejmuj zacisku z rury, ciągnąc za przewód - grozi to uszkodzeniem czujnika. Zdejmuj zacisk, chwytając za obudowę.
!
Ostrzeżenie - gorący zacisk
Po pomiarze gorącej rury albo butli cały zacisk parzy. Zdejmuj go w rękawicy.
2. Zawartość opakowania
Duży zacisk rurowy z termoparą typu K TC48;
płótno ścierne do czyszczenia rur;
instrukcja obsługi.
3. Pierwsze uruchomienie
Podłącz TC48 do miernika
Wtyk mini typu K wciśnij w gniazdo termopary typu K w mierniku.
Wykonaj kalibrację w terenie
Dla najlepszej dokładności skalibruj miernik do zacisku według punktu 5, zanim zaczniesz mierzyć.
Zaciśnij na rurze
Załóż zacisk na elektrycznie przewodzącą rurę; robisz to jedną ręką.
Odczytaj wynik
Poczekaj na ustabilizowanie odczytu - zwykle około 3 s - i dopiero wtedy zapisz temperaturę.

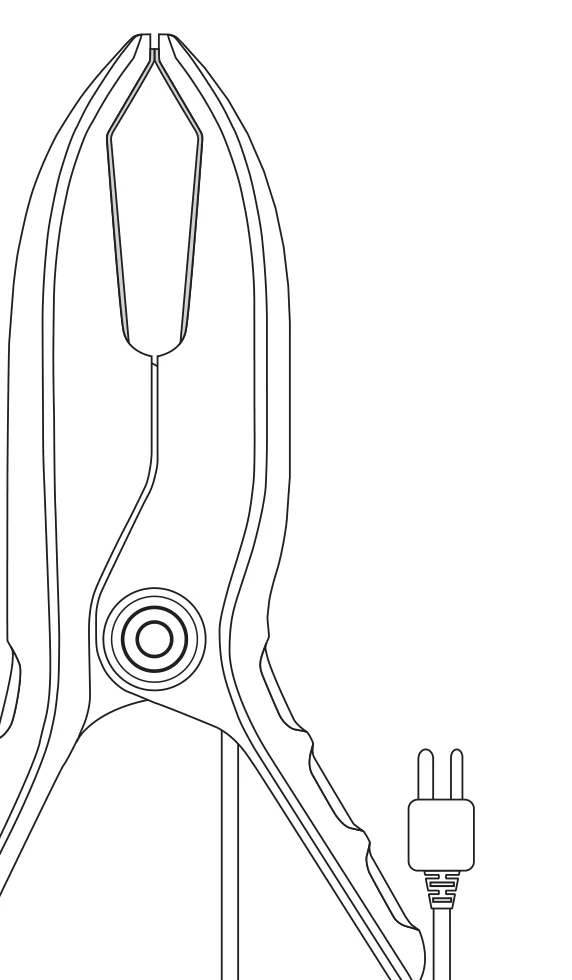

Rys. 1. TC48 z wtykiem termopary typu K (rysunek producenta).
4. Dobór miejsca pomiaru na rurze
Rapid Rail™ wykorzystuje samą rurę jako element obwodu termopary - jeśli dostajesz odczyt, wiesz, że jest poprawny. To odróżnia go od tradycyjnych zacisków, na które wpływają wiatr, ciepło otoczenia, korozja, izolacja, farba czy brud między czujnikiem a rurą.
Prosty odcinek albo zgięcie
Dzięki konstrukcji Rapid Rail™ zacisk działa bez utraty dokładności również na zgięciu rury i pod dowolnym kątem - wystarczy styk elektryczny z rurą na obwodzie szczęk.
Elektrycznie przewodząca powierzchnia
Zaciskaj wyłącznie na powierzchni metalowej, bez powłoki nieprzewodzącej. Malowana rura, izolacja albo gruba warstwa korozji przerywają obwód i uniemożliwiają pomiar.
Przygotowanie powierzchni
Jeśli nie dostajesz odczytu, delikatnie obróć zacisk wokół rury w obie strony - to często wystarczy, żeby przebić się przez cienką warstwę zanieczyszczeń. Gdy to nie pomaga, przeszlifuj rurę dołączonym płótnem ściernym.
5. Kalibracja w terenie
Przewód termopary i pozostałe elementy układu mają tolerancje, więc przed użyciem skalibruj miernik do znanej temperatury: wody z lodem. Bez kalibracji dokładność ogranicza się do ±2,2 °C samej termopary, po kalibracji wynosi ±0,6 °C.
Przygotuj wodę z lodem - to punkt odniesienia 0 °C.
Zanurz czujnik zacisku w wodzie z lodem.
Odczekaj na ustabilizowanie wskazania.
Skoryguj wskazanie miernika do 0,0 °C funkcją kalibracji tego kanału; sposób zależy od miernika.
Powtórz kalibrację po każdym podłączeniu zacisku do gniazda termopary.
i
Kalibracja jest zapisana w mierniku
Korekta z kalibracji zapisuje się po stronie miernika, nie zacisku. Za każdym razem, gdy podłączasz zacisk do gniazda termopary, wykonaj kalibrację od nowa, żeby zachować najlepszą dokładność.
Instrukcja producenta podaje w opisie kalibracji ±0,5 °C, a w danych technicznych ±0,6 °C. Na tej stronie trzymamy się ostrożniejszej wartości ±0,6 °C.
6. Konserwacja
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Powierzchnię rury czyścisz dołączonym płótnem ściernym, nie zaciskiem.
7. Rozwiązywanie problemów
Objaw
Co zrobić
Brak odczytu temperatury
Coś na powierzchni rury blokuje obwód elektryczny - poobracaj lekko zacisk wokół rury, żeby przebić się przez zanieczyszczenia, albo przeszlifuj powierzchnię dołączonym płótnem ściernym.
Oprawa SMAN® podwójnie piszczy
To sygnał otwartego obwodu - brak pomiaru temperatury. Sprawdź kontakt szczęk z rurą i stan powierzchni.
±2,2 °C (sama termopara); ±0,6 °C po kalibracji w terenie
Masa
255 g
Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.
9. Gwarancja i serwis
Zacisk objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Zgłoszenie wyślesz na stronie Gwarancja i serwis; kod przyrządu będzie już wpisany. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.
10. Zgodność i certyfikaty
Oznaczenia
CE · UKCA · RoHS (ograniczenie substancji niebezpiecznych)
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
