Przeczytaj całą instrukcję przed pierwszym użyciem. Zachowaj ją na czas eksploatacji przyrządu.
TC24 to zacisk rurowy z termoparą typu K do pomiaru temperatury rur i innych powierzchni cylindrycznych o średnicy 9,5–34,9 mm (3/8"–1 3/8"). Zakres obejmuje większość rozmiarów spotykanych w instalacjach domowych i małych komercyjnych.
Czujnik jest zrobiony do pomiaru temperatury rur: odczyt stabilizuje się po około 30 s, a po kalibracji w terenie dokładność wynosi ±0,6 °C. Zacisk mocujesz na rurze pod dowolnym kątem, także tam, gdzie rura jest przypięta do ściany albo innej powierzchni.
Podłączasz go do dowolnego miernika z gniazdem termopary typu K - sam zacisk jest przyrządem biernym, bez własnego zasilania, wyświetlacza ani łączności.
Nie zdejmuj zacisku z rury, ciągnąc za przewód - grozi to uszkodzeniem czujnika. Zdejmuj zacisk, chwytając za obudowę.
!
Ostrzeżenie - gorący zacisk
Po pomiarze gorącej rury albo butli cały zacisk parzy. Zdejmuj go w rękawicy.
2. Zawartość opakowania
zacisk rurowy z termoparą typu K TC24;
płótno ścierne do czyszczenia rur.
3. Pierwsze uruchomienie
Podłącz TC24 do miernika
Wtyk mini typu K wciśnij w dowolne gniazdo termopary typu K.
Wykonaj kalibrację w terenie
Dla najlepszej dokładności skalibruj miernik do zacisku według punktu 5, zanim zaczniesz mierzyć.
Zaciśnij na rurze
Załóż zacisk na linię ssawną albo cieczową.
Odczytaj wynik
Poczekaj na ustabilizowanie odczytu - zwykle około 30 s - i dopiero wtedy zapisz temperaturę.

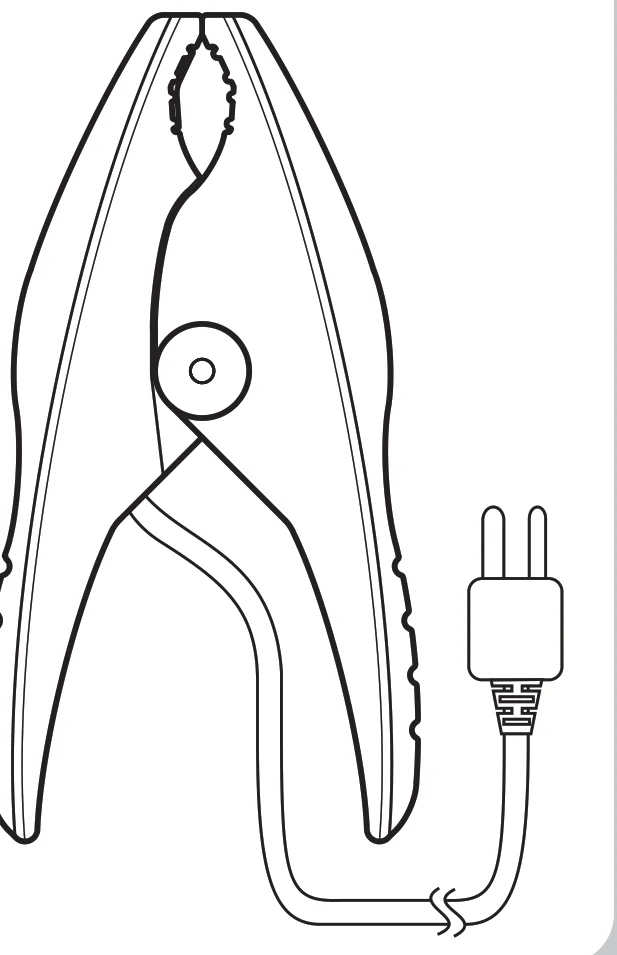

Rys. 1. TC24 z wtykiem termopary typu K (rysunek producenta).
4. Dobór miejsca pomiaru na rurze
Zacisk zakładasz na rurę pod dowolnym kątem, także na rurze przypiętej do ściany albo innej powierzchni. Ustaw go tak, żeby czujnik w szczęce wypadł z boku rury, po stronie przeciwnej do tej powierzchni.

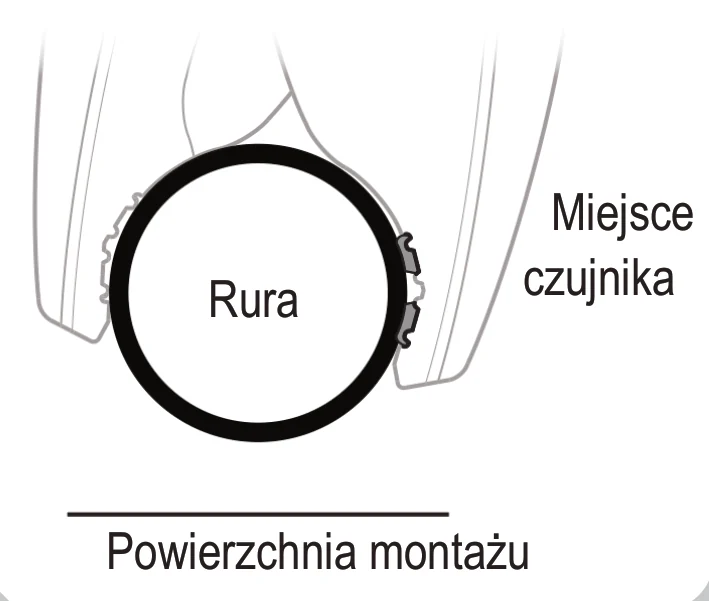

Rys. 2. Rura przypięta do powierzchni montażu: czujnik ustaw z boku rury, po stronie przeciwnej do tej powierzchni (rysunek producenta).
Po założeniu poczekaj na ustabilizowanie odczytu - typowo 30 s - zanim zapiszesz wynik.
5. Kalibracja w terenie
Przewód termopary i pozostałe elementy układu mają tolerancje, więc przed użyciem skalibruj miernik do znanej temperatury: wody z lodem. Bez kalibracji dokładność ogranicza się do ±2,2 °C samej termopary, po kalibracji wynosi ±0,6 °C.
Przygotuj wodę z lodem - to punkt odniesienia 0 °C.
Zanurz czujnik zacisku w wodzie z lodem.
Odczekaj na ustabilizowanie wskazania.
Skoryguj wskazanie miernika do 0,0 °C funkcją kalibracji tego kanału; sposób zależy od miernika.
Kalibrację powtarzaj przed każdym użyciem zacisku.
Instrukcja producenta podaje w opisie kalibracji ±0,5 °C, a w danych technicznych ±0,6 °C. Na tej stronie trzymamy się ostrożniejszej wartości ±0,6 °C.
6. Dane techniczne
Dane techniczne · TC24
Średnica zewnętrzna rury
9,5–34,9 mm (3/8"–1 3/8")
Typ czujnika
termopara typu K (nikiel-chrom / nikiel-aluminium)
Wtyk
mini, typu K
Długość przewodu
1,8 m
Zakres pomiarowy
−46 °C do 125 °C
Odporność cieplna obudowy i izolacji
ciągła praca do 125 °C
Czas stabilizacji
typowo 30 s
Dokładność
±2,2 °C (sama termopara); ±0,6 °C po kalibracji w terenie
Wymiary
135 × 72 × 35 mm
Masa
ok. 140 g
Specyfikacja może ulec zmianie bez powiadomienia.
7. Gwarancja i serwis
Zacisk objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Zgłoszenie wyślesz na stronie Gwarancja i serwis; kod przyrządu będzie już wpisany. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.
8. Zgodność i certyfikaty
Pozostałe oznaczenia
CE · RoHS (ograniczenie substancji niebezpiecznych) · UK Declaration of Conformity
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
