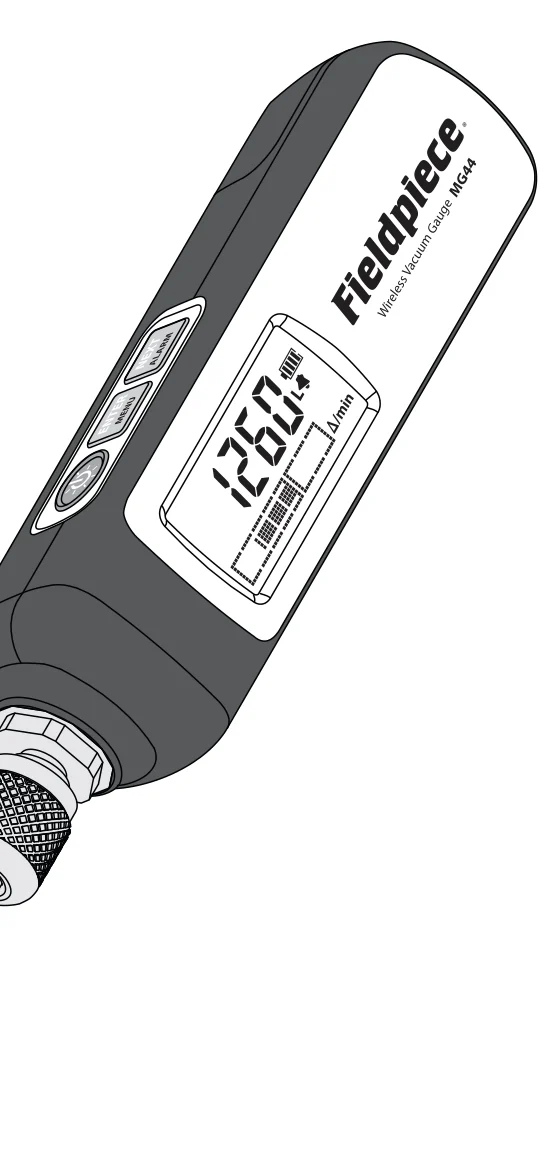

| Instrukcja obsługi · MG44   Dystrybucja PL · 4REF Instrukcja obsługi Bezprzewodowy |
| Tempo | średnia zmiana pomiaru na minutę z ostatnich 10 sekund; wartość ujemna oznacza pogłębiającą się próżnię |
|---|---|

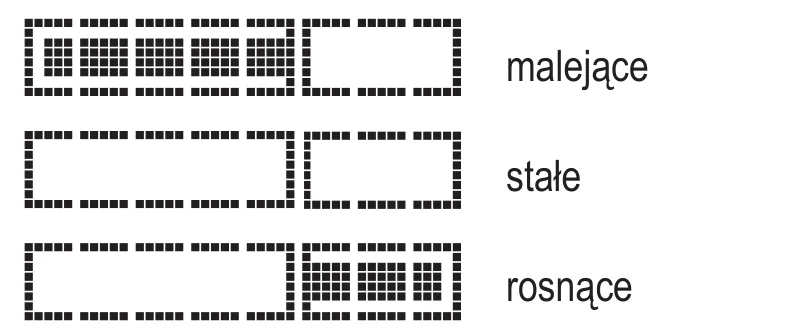

| Miernik tempa | graficzne przedstawienie tempa zmian w czasie rzeczywistym, skala dynamiczna dopasowana do pomiaru |

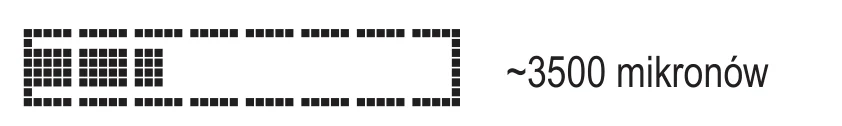

| Wykres słupkowy | graficzne przedstawienie pomiaru na skali od próżni końcowej do ciśnienia atmosferycznego, skala nieliniowa dla większej rozdzielczości w głębokiej próżni |

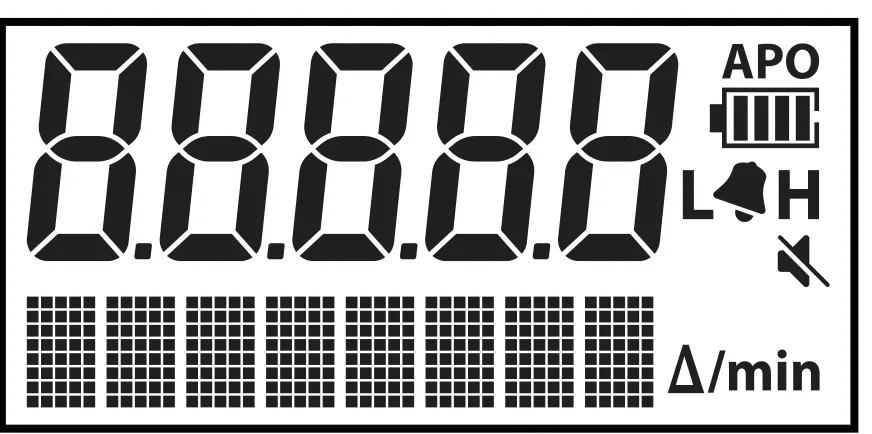

- APOautomatyczne wyłączanie włączone
- Ikona bateriistan naładowania baterii
- L / Halarm niski (L) i alarm wysoki (H)
- Przekreślony głośnikwyciszenie włączone
- Δ/minzmiana na minutę
- ON / OFF przy ikonie łącznościłączność bezprzewodowa włączona albo wyłączona; pokazywane przy starcie
Wakuometr podłączaj w najodleglejszym punkcie instalacji, możliwie daleko od pompy próżniowej. Blisko pompy zmierzysz próżnię samej pompy, a nie stan całego układu.

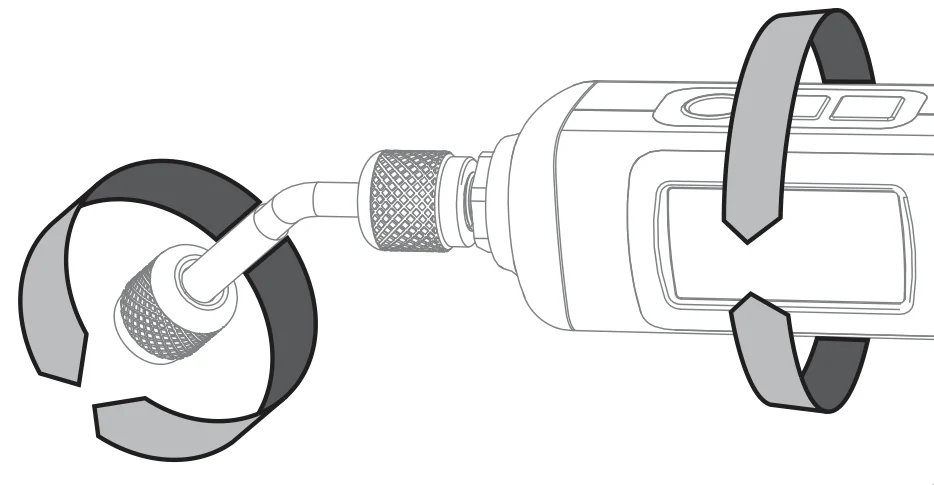

Najlepiej nie podłączaj wakuometru przez wąż. Łącznik kątowy wkręcasz wprost w wolny port serwisowy albo w przyrząd do wymiany wentyli. Oba końce łącznika obracaj i dokręcaj niezależnie, żeby ustawić wyświetlacz pod kątem, z którego go widzisz.
Maksymalizacja przepływu
- wykręć rdzenie zaworów Schradera przyrządem do wymiany wentyli;
- zdejmij popychacze zaworów z węży;
- użyj najkrótszych węży próżniowych o największej dostępnej średnicy;
- nie próżniuj przez węże z uszczelniającymi się szybkozłączkami.
Pewność wyniku
- sprawdź gumowe uszczelki na obu końcach węży pod kątem uszkodzeń i wymień je w razie potrzeby;
- wymieniaj olej w pompie przed pracą i w jej trakcie - w pompach próżniowych Fieldpiece wymieniasz olej bez utraty próżni;
- powolny wzrost ciśnienia, który się stabilizuje po odizolowaniu pompy od układu, może oznaczać wilgoć w układzie; ciągły wzrost do ciśnienia atmosferycznego wskazuje na nieszczelność - sprawdź węże, narzędzia albo sam układ;
- pompowanie tworzy gradient ciśnienia, więc im dłużej pompa pracuje, tym mniej pomiar reprezentuje cały układ - odizoluj pompę i poczekaj na ustabilizowanie się układu, zanim uznasz pomiar za miarodajny dla całości.
5. Funkcje dodatkowe - tryb alarmu i menu ustawień
Tryb alarmu
Włącz tryb alarmu, żeby zająć się innymi zadaniami bez ciągłego zerkania na wyświetlacz. Poziomy alarmu ustawisz w menu. Stosuj się przy tym do zaleceń producenta obsługiwanego urządzenia co do próżniowania i do przeszkolenia, które od niego dostałeś.
- Przytrzymaj przycisk ALARM, żeby uzbroić alarm niski (L). Uruchamia się stoper, a automatyczne wyłączanie jest wyłączone. Włącz pompę próżniową.
- Po osiągnięciu poziomu alarmu niskiego podświetlenie miga i włącza się sygnał dźwiękowy. Wycisz sygnał przyciskiem zasilania albo NEXT i odetnij pompę od układu.
- Naciśnij ENTER, żeby uzbroić alarm wysoki (H). Stoper startuje ponownie.
- Po osiągnięciu poziomu alarmu wysokiego podświetlenie miga i włącza się sygnał dźwiękowy. Wycisz sygnał przyciskiem zasilania albo NEXT - stoper się zatrzymuje.
- Naciśnij ENTER, żeby wyjść z trybu alarmu. Automatyczne wyłączanie włącza się ponownie.
Z trybu alarmu wyjdziesz w dowolnym momencie, przytrzymując przycisk ALARM.
Menu ustawień
Do menu ustawień wchodzisz ze zwykłego trybu pracy. Po wybraniu nowej wartości menu zamyka się samo, więc do najczęściej zmienianych ustawień (na przykład łączności) wchodzisz i wychodzisz szybko.
- Przytrzymaj ENTER, żeby wejść do menu ustawień. Menu otwiera się w miejscu, w którym ostatnio je opuściłeś.
- Naciśnij NEXT, żeby przejść do kolejnego ustawienia. Pozycje menu zapętlają się - gdy przeskoczysz swoją, idź dalej.
- Naciśnij ENTER, żeby wybrać ustawienie.
- Naciśnij NEXT, żeby zwiększyć wartość. Wartości też się zapętlają.
- Naciśnij ENTER, żeby zapisać nową wartość i wyjść z menu.
Żeby wyjść z menu bez zapisu, przytrzymaj ENTER.
| Start / Stop | Start włącza łączność bezprzewodową, Stop ją wyłącza |
|---|---|
| Auto Off | czas automatycznego wyłączenia: 15, 30, 45 albo 60 minut, można też wyłączyć; naciśnięcie dowolnego przycisku zeruje licznik, a w trybie alarmu licznik nie działa |
| Units | jednostka pomiaru próżni: mikron, Pa, mbar, mTorr, Torr albo mmHg; progi alarmów przeliczają się na wybraną jednostkę automatycznie |
| Alarm Lo | próg alarmu niskiego: od 50 do progu alarmu wysokiego, domyślnie 500; przytrzymaj NEXT, żeby przewijać szybciej |
| Alarm Hi | próg alarmu wysokiego: od progu alarmu niskiego do 9000, domyślnie 1000; przytrzymaj NEXT, żeby przewijać szybciej |
| Mute / Unmute | Mute wycisza głośnik, Unmute go włącza; po wyciszeniu milkną i przyciski, i alarmy, a na wyświetlaczu widać ikonę wyciszenia |
| BkLtTime | czas automatycznego wyłączenia podświetlenia: 10 s, 20 s, 1, 2, 5, 10, 15 albo 30 minut; naciśnięcie przycisku zeruje licznik |
| Firmware | pokazuje wersję oprogramowania - odczytujesz pierwsze 4 cyfry zapisu X.XXX.X; gdy w aplikacji Job Link® jest nowsza wersja, aktualizację uruchamiasz z telefonu |
| Restore | przywraca ustawienia fabryczne: naciskaj NEXT, aż zobaczysz „YES", i zatwierdź przyciskiem ENTER; wybór „no" albo przytrzymanie ENTER wychodzi bez zmian |
6. Konserwacja
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników.
Uszczelki łącznika
Oba końce łącznika są zamknięte czarną gumową uszczelką. Uszczelki zużywają się z czasem od nadmiernego dokręcania i od wkręcania w uszkodzone przyłącza męskie.
- Szczypcami półokrągłymi albo podobnym narzędziem wykręć popychacz zaworu Schradera z uszczelki.
- Wyjmij zużytą uszczelkę i włóż nową.
- Wkręć popychacz z powrotem w uszczelkę.
Czujnik
Czujnik czyść regularnie alkoholem izopropylowym, żeby zapobiec osadzaniu się oleju i zanieczyszczeń. Nigdy nie wkładaj niczego do środka czujnika, na przykład patyczka higienicznego - to może uszkodzić czujnik.
- Wyłącz MG44Upewnij się, że zasilanie jest wyłączone.
- Zdejmij łącznikJeśli jest podłączony, odkręć łącznik, żeby odsłonić wnękę przyłącza męskiego 1/4".
- Wlej płyn czyszczącyNapełnij około połowy wnęki alkoholem izopropylowym albo płynem do przemywania układów klimatyzacji.
- Zamknij i wstrząśnijZamknij wnękę i potrząśnij delikatnie przez 15–30 s.
- Wylej i osuszWylej zabrudzony płyn i odczekaj, aż czujnik wyschnie, trzymając przyłącze skierowane w dół.
Baterie
Gdy widzisz ikonę pustej baterii, wymień baterie. Gdy zasilanie spadnie zbyt nisko, żeby przyrząd działał, na 5 s przed wyłączeniem wyświetla się „LoBatt". Stan baterii sprawdzisz też w menedżerze narzędzi aplikacji Job Link®.
- Wyłącz MG44Upewnij się, że zasilanie jest wyłączone.
- Zdejmij pokrywę bateriiOdkręć dwa wkręty pokrywy. Zużyte baterie oddaj zgodnie z lokalnymi przepisami.
- Włóż nowe baterieWłóż 2 nowe baterie alkaliczne AA.
- Przykręć pokrywęZałóż pokrywę i dokręć oba wkręty.
7. Rozwiązywanie problemów
| Objaw | Co zrobić |
|---|---|
| MG44 pokazuje próżnię niedokładnie | W komorze czujnika osadza się olej i zanieczyszczenia. Wyczyść czujnik alkoholem izopropylowym według punktu 6. |
| MG44 pokazuje próżnię na pompie, ale nie schodzi na układzie | Odizoluj pompę od układu i poczekaj, aż wskazanie się ustabilizuje. Powolny wzrost, który się zatrzymuje, oznacza wilgoć w układzie; ciągły wzrost aż do ciśnienia atmosferycznego wskazuje na nieszczelność - sprawdź węże, narzędzia albo sam układ. |
| MG44 nie łączy się z oprawą zaworową SMAN® | Łączy się z modelami SM380V i SM480V z aktualnym oprogramowaniem. Aktualną listę zgodności znajdziesz na www.fieldpiece.com. |
| Ikona pustej baterii | Wymień baterie według punktu 6. Gdy zasilanie spadnie zbyt nisko, na 5 s przed wyłączeniem wyświetla się „LoBatt". Stan baterii sprawdzisz też w menedżerze narzędzi aplikacji Job Link®. |
8. Dane techniczne
| Typ przyłącza | 1/4" SAE męskie; w zestawie odwracalny kątowy (45°) łącznik z popychaczami Schradera |
|---|---|
| Maksymalne ciśnienie | 60 bar (870 psig) |
| Częstotliwość odświeżania | 0,5 s |
| Dokładność | ±(5 % odczytu + 5 mikronów) przy 25 °C, 50–2000 mikronów |
| Zakres pomiarowy i jednostki | 50 do 25 000 mikronów (mikron Hg = mTorr); 0,05 do 25 mmHg (Torr); 6 do 3333 Pa; 0,06 do 33,33 mbar |
| Zakres wykresu słupkowego | od próżni końcowej do ciśnienia atmosferycznego |
| Najlepsza rozdzielczość | 1 mikron poniżej 2000; 0,001 mmHg poniżej 2,5; 1 Pa poniżej 250; 0,001 mbar poniżej 2,5 |
| Zasilanie | 2 × AA alkaliczne, NEDA 15A, JIS UM3, IEC LR6 |
| Czas pracy | typowo 50 h na bateriach alkalicznych |
| Automatyczne wyłączanie | 15 minut domyślnie (czas można zmienić) |
| Łączność | 2,4 GHz, zasięg 305 m w linii wzroku (przeszkody skracają zasięg) |
| Wymagane urządzenie | aplikacja Job Link®: BLE 4.0 z iOS® 7.0 lub Android™ 5.0; oprawa SMAN®: SM380V/SM480V z aktualnym oprogramowaniem (aktualna lista na www.fieldpiece.com) |
| Odporność na wodę | IP54 |
| Środowisko pracy | −10 °C do 50 °C przy <75 % RH |
| Temperatura przechowywania | −20 °C do 60 °C przy <80 % RH (bez baterii) |
| Masa | 300 g |
Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.
9. Gwarancja i serwis
Wakuometr objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
10. Zgodność i certyfikaty
| Norma radiowa | EN 300 328 |
|---|---|
| Identyfikator modułu FCC | 2ALHR003 |
| Identyfikator modułu IC (Industry Canada) | 22518-BT003 |
| Identyfikator modułu IFETEL (Federal Telecom Institute) | RCPFI2A18-0235 |
| Oznaczenia | CE · UKCA (UK Conformity Assessed) · FCC · RCM (Regulatory Compliance Mark) · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych) |
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Urządzenie zawiera nadajnik radiowy pracujący w paśmie 2,4 GHz. Praca dozwolona pod dwoma warunkami: urządzenie nie może powodować szkodliwych zakłóceń i musi przyjmować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie. To samo dotyczy zgodności z normą RSS-247 Industry Canada. Zmiany lub modyfikacje niezatwierdzone przez producenta mogą pozbawić cię prawa do eksploatacji urządzenia.
Urządzenie przebadano i uznano za zgodne z limitami dla urządzeń cyfrowych klasy B wg części 15 przepisów FCC. Jeśli powoduje zakłócenia odbioru radiowego lub telewizyjnego, co sprawdzisz, wyłączając je i włączając ponownie, spróbuj zmienić ustawienie albo położenie anteny odbiorczej, zwiększyć odległość między urządzeniami, podłączyć odbiornik do innego obwodu albo skontaktować się ze sprzedawcą lub serwisem radiowo-telewizyjnym.
Ekspozycja na promieniowanie radiowe: urządzenie spełnia limity IC RSS-102 dla środowiska niekontrolowanego i powinno być instalowane oraz użytkowane przy zachowaniu odległości co najmniej 0,5 cm między anteną a ciałem.
Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. 2023; v07. Wersja polska: 4REF sp. z o.o.
