Wykrywacz nieszczelności
z podgrzewaną diodą

Spis treści

1. Bezpieczeństwo
2. Zawartość opakowania
3. Montaż czujnika i pierwsze uruchomienie
4. Obsługa i szukanie nieszczelności
5. Funkcje dodatkowe
6. Konserwacja i wymiana czujnika
7. Rozwiązywanie problemów
8. Dane techniczne
9. Gwarancja i serwis
10. Zgodność i certyfikaty

1. Bezpieczeństwo

Przyrząd jest przeznaczony dla techników z uprawnieniami do bezpiecznej obsługi, przenoszenia i transportu czynników chłodniczych. Zanim zaczniesz, sprawdź kartę charakterystyki (SDS) czynnika, z którym pracujesz, oraz obowiązujące przepisy krajowe.

Zasady pracy

• pracuj w środkach ochrony indywidualnej - rękawice i okulary ochronne;
• nie wdychaj par czynnika ani oleju;
• węże i osprzęt obsługuj ostrożnie - czynnik jest pod wysokim ciśnieniem i powoduje odmrożenia;
• nie pracuj w atmosferze wybuchowej ani w jej pobliżu;
• szukanie nieszczelności prowadź zgodnie z przyjętą praktyką, żeby potwierdzić, że w miejscu pracy nie ma ulatniającego się czynnika - bywa toksyczny albo palny;
• zasilacz i przedłużacze utrzymuj w dobrym stanie, żeby wykluczyć porażenie i iskrzenie.

Czynniki A2L

Przy pracy z czynnikami A2L, takimi jak R-32, R-1234yf czy R-1234ze, obowiązują dodatkowe zasady: znajomość lokalnych przepisów BHP, plan ewakuacji i ochrony przeciwpożarowej, wyznaczona i nadzorowana tymczasowa strefa zagrożenia o promieniu 3 m z wyłączonymi źródłami zapłonu, monitorowanie powietrza w tej strefie oraz wentylacja o wydajności co najmniej pięciu wymian powietrza na godzinę. Czynników palnych nie wolno mieszać z powietrzem.

2. Zawartość opakowania

• wykrywacz nieszczelności DR58 z podgrzewaną diodą;
• czujnik z podgrzewaną diodą RHD1;
• walizka formowana ABM2;
• ładowarka sieciowa z przewodem USB-C RCA3;
• 5 końcówek filtrujących z uszczelkami RFT6;
• instrukcja obsługi.

3. Montaż czujnika i pierwsze uruchomienie

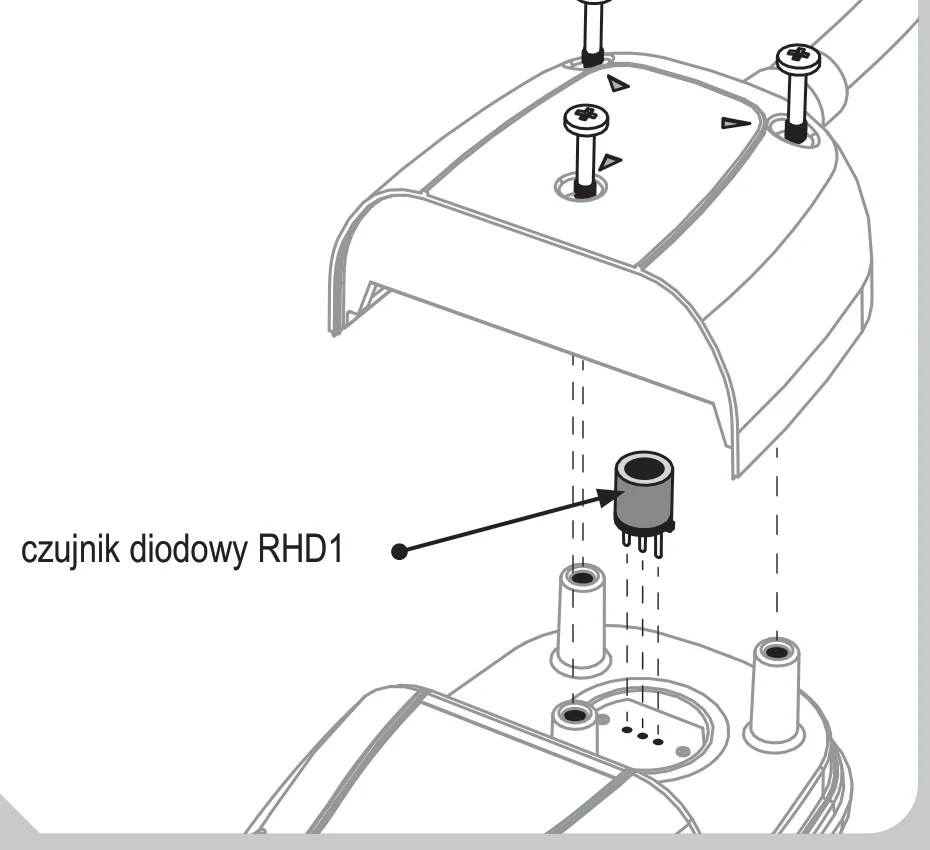

Montaż czujnika RHD1

1. Wyłącz przyrząd

   Czujnika nie montuje się i nie wyjmuje przy włączonym zasilaniu.
2. Odkręć trzy wkręty pokrywy czujnika

   Pokrywa siedzi na tylnej części obudowy.
3. Zdejmij pokrywę

   Ściągnij ją prosto z korpusu, bez podważania.
4. Wyjmij zużyty czujnik

   Tylko przy wymianie. Wyciągnij go z gniazda styków.
5. Wciśnij nowy czujnik RHD1

   Wsuń styki w otwory gniazda. Orientacja styków nie ma znaczenia.
6. Załóż pokrywę i skręć trzema wkrętami

   Dokręć równomiernie, bez nadmiernej siły.
7. Wyzeruj licznik godzin czujnika

   Tylko po założeniu nowego czujnika. Przytrzymaj razem przycisk zasilania i SENSITIVITY przez 5 sekund, a potem przytrzymaj ZERO, żeby potwierdzić, albo przycisk zasilania, żeby anulować.

Pierwsze uruchomienie

1. Zamontuj czujnik

   Według punktu 3.
2. Wyjdź w miejsce wolne od czynnika

   Kalibracja startowa mierzy tło. Jeśli w powietrzu jest czynnik, przyrząd przyjmie zawyżone zero.
3. Przytrzymaj przycisk zasilania

   Trzymaj, aż DR58 się włączy.
4. Poczekaj na koniec rozgrzewania

   W czasie kalibracji wyświetlacz pokazuje też sumę przepracowanych godzin czujnika.
5. Zacznij szukać nieszczelności

   Prowadź końcówkę powoli, około 7,6 cm/s, możliwie blisko rury albo złącza.
6. Szukaj do momentu wskazania

   Czerwona dioda na końcówce mruga, odzywa się sygnał dźwiękowy, a wyświetlacz pokazuje względne stężenie.

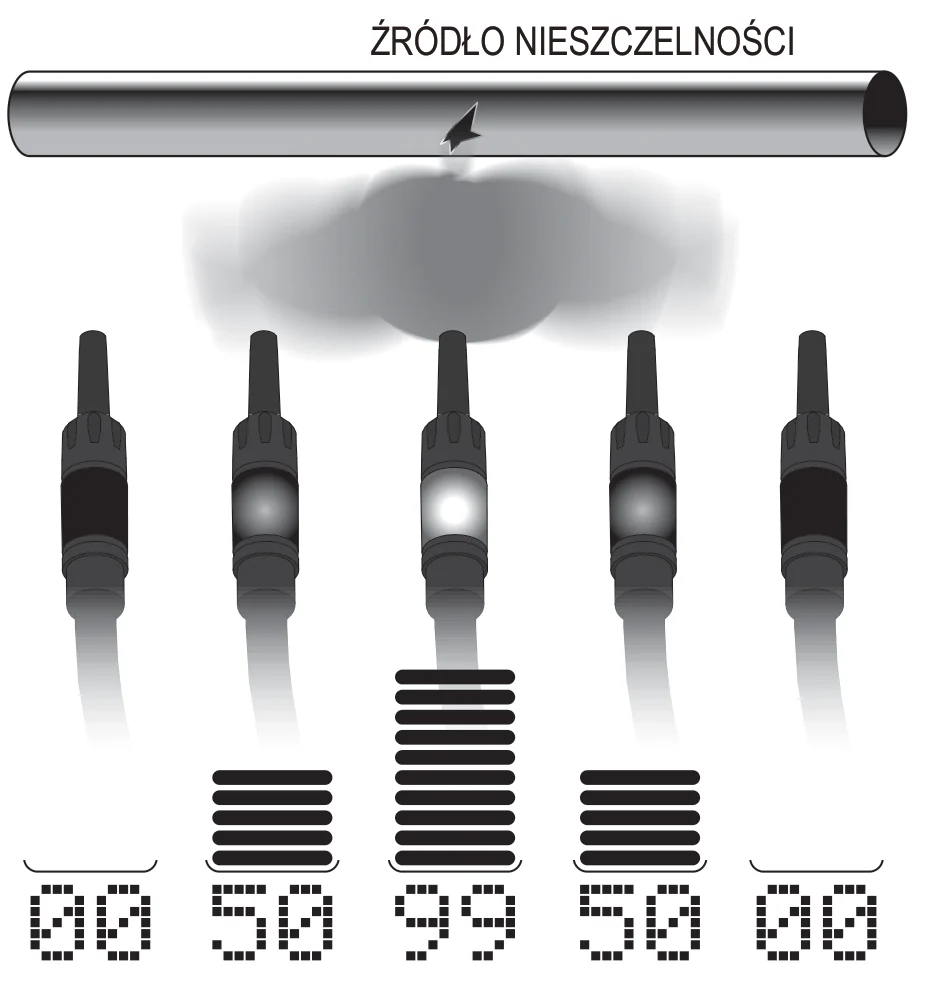

7. Potwierdź miejsce nieszczelności

   Odsuń końcówkę na kilka sekund, żeby przewietrzyć czujnik, i wróć w to samo miejsce. Szukaj najwyższej wartości - tam jest wyciek.

Jeśli zaraz po włączeniu przyrząd alarmuje i sam się wyłącza, nie widzi czujnika: albo nie ma go w gnieździe, albo jest uszkodzony. Sprawdź osadzenie RHD1, a gdy to nie pomoże, załóż nowy czujnik.

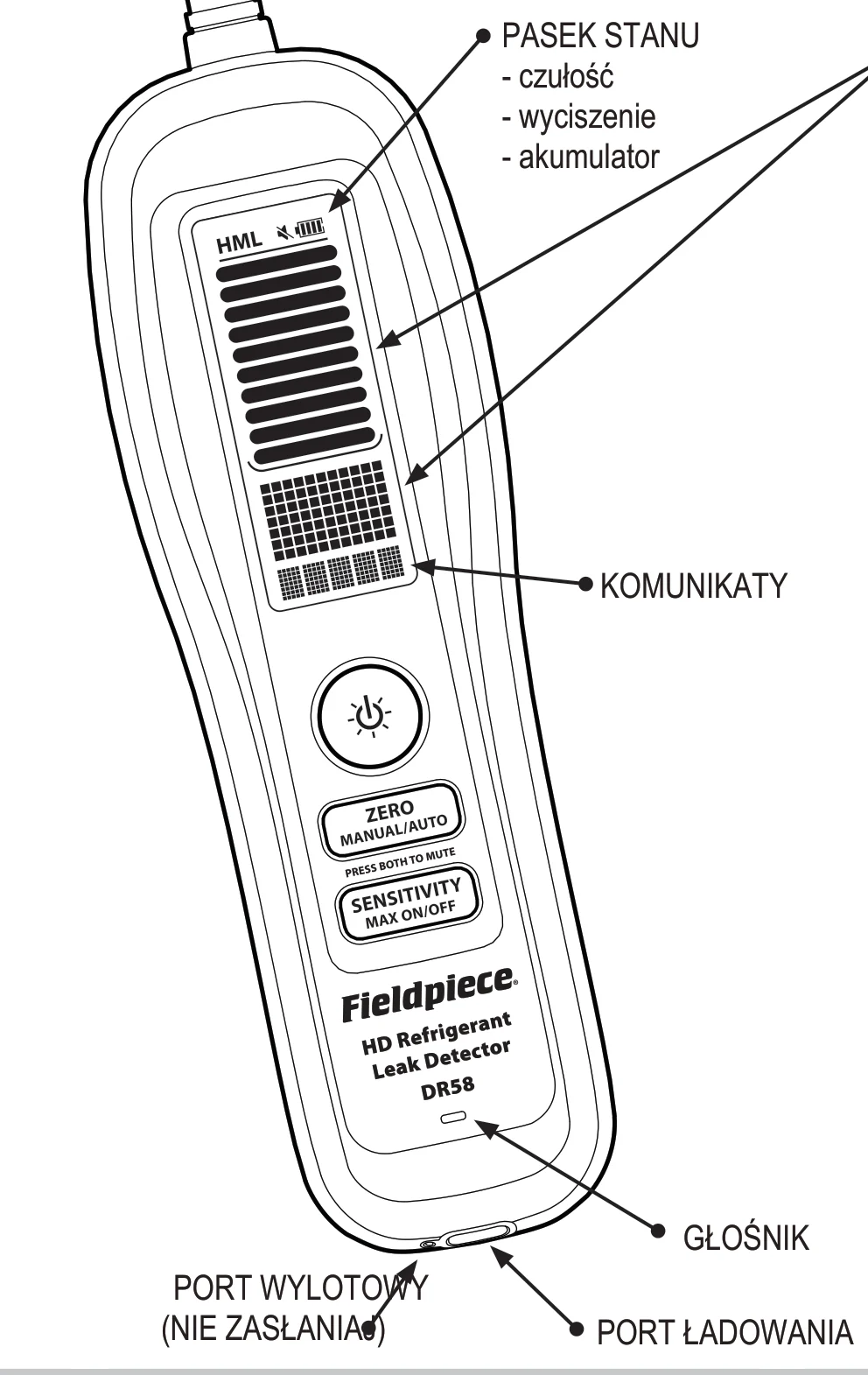

4. Obsługa i szukanie nieszczelności

1. HMLwskaźnik poziomu czułości
2. ZERO MANUAL/AUTOzerowanie; przytrzymaj: tryb MZERO/AZERO
3. SENSITIVITY MAX ON/OFFczułość; przytrzymaj: tryb maksimum
4. otwór wylotowynie zasłaniaj, inaczej przyrząd nie działa

Zasilanie i podświetlenie

Przytrzymaj przycisk zasilania dłużej niż sekundę, żeby włączyć albo wyłączyć przyrząd. Krótkim naciśnięciem tego samego przycisku przełączasz niebieskie podświetlenie wyświetlacza.

Wskazanie liczbowe i wykres słupkowy

Liczba na wyświetlaczu to względne stężenie czynnika w zakresie od 0 do 99 jednostek. Wykres słupkowy pokazuje ten sam pomiar w krokach po 10 jednostek, żeby dało się go śledzić kątem oka. Im wyższa liczba, tym większe stężenie i tym bliżej jesteś miejsca nieszczelności.

Czerwona dioda na końcówce

W większości sytuacji łatwiej śledzić diodę niż wyświetlacz. Częstotliwość mrugania rośnie razem ze stężeniem, więc dużą część nieszczelności znajdziesz, nie patrząc na ekran ani razu.

Poziomy czułości H, M i L

Po włączeniu DR58 pracuje na czułości wysokiej (H) i to jest ustawienie na większość sytuacji. Kiedy nieszczelności nie da się wskazać dokładnie, bo przyrząd reaguje wszędzie albo czujnik jest nasycony, naciskaj SENSITIVITY, żeby przejść na poziom średni (M) albo niski (L).

Zasada jest odwrotna, niż podpowiada intuicja: im wyższe stężenie czynnika w powietrzu, tym niższą czułość ustawiasz. Na czułości wysokiej w skażonym pomieszczeniu dostaniesz same fałszywe wskazania i nie zlokalizujesz źródła.

Sama czułość jest na wszystkich trzech poziomach taka sama: deklarowany zakres wykrywania, około 1 g/rok w spoczynku, obowiązuje na L, M i H. Poziom zmienia tylko to, jak mocno nieszczelność jest sygnalizowana na wyświetlaczu: na niższym zapali się mniej słupków, ale przyrząd wykryje tę samą nieszczelność.

Wyciszenie

Naciśnij jednocześnie ZERO i SENSITIVITY, żeby wyłączyć albo włączyć głośnik. Stan wyciszenia widać na pasku stanu.

5. Funkcje dodatkowe

Zerowanie automatyczne (AZERO)

Po włączeniu DR58 pracuje w trybie zerowania automatycznego. Przyrząd ustawia nowy punkt odniesienia co dwie sekundy, co sygnalizuje podwójnym mrugnięciem napisu AZERO. Zbliżanie końcówki do miejsca nieszczelności daje wzrost względnego stężenia i uruchamia alarm; zatrzymanie się nad nieszczelnością albo oddalenie od niej nie wywoła reakcji.

Zerowanie ręczne (MZERO)

Przytrzymaj MANUAL/AUTO dłużej niż sekundę, żeby przejść w tryb ręczny. Przy widocznym napisie MZERO przyrząd nie zeruje się sam - sygnalizuje dalej i pokazuje względną wielkość nieszczelności także wtedy, gdy stoisz w miejscu. To lepszy tryb do dokładnego wskazania miejsca, które już masz zgrubnie zlokalizowane.

Zerowanie na żądanie

Naciśnij ZERO, żeby ustawić aktualnie mierzone stężenie jako zero. Potwierdzeniem jest podwójne mrugnięcie napisu AZERO albo MZERO.

Tryb maksimum

Przytrzymaj MAX ON/OFF dłużej niż sekundę, żeby włączyć albo wyłączyć zapamiętywanie maksimum. Przy włączonym trybie przyrząd zapisuje największą wykrytą wartość. Zapisane maksimum kasuje się przy zmianie poziomu czułości albo po ręcznym wyzerowaniu.

Test sprawności

Sprawdź butlą z czynnikiem i kapturkiem, czy DR58 wykrywa poprawnie. To pierwsza rzecz do zrobienia, kiedy podejrzewasz zużyty czujnik.

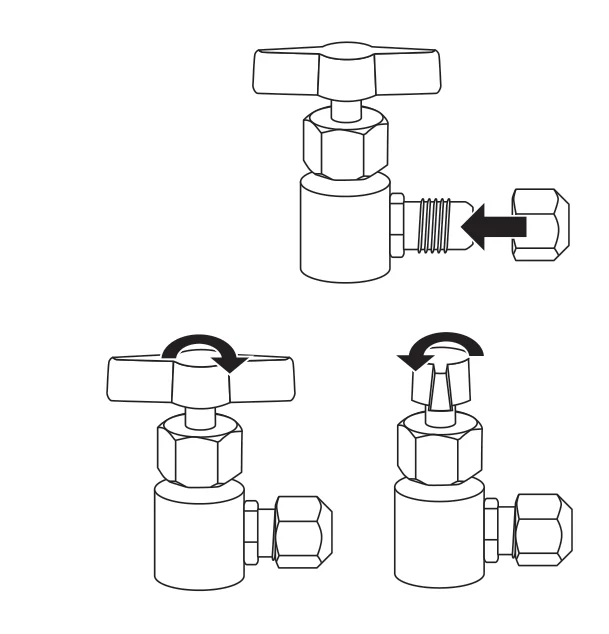

1. Szczelnie zakręć kapturek na porcie butli z czynnikiem.
2. Otwórz na moment zawór, żeby czynnik pokrył wnętrze kapturka, i zamknij zawór.

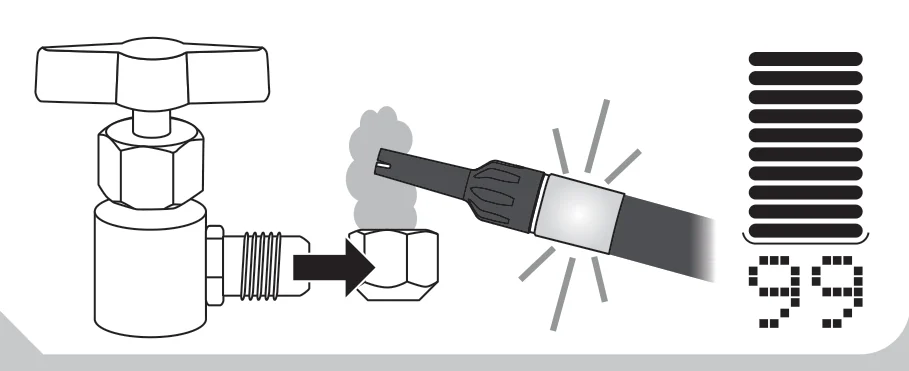

3. Ustaw DR58 na czułość wysoką (H), zdejmij kapturek i przeprowadź nad nim końcówkę.
4. Odczytaj wskazanie: sprawny przyrząd pokaże okolice 99 i pełny wykres słupkowy. Jeśli nie - wymień końcówkę filtrującą, a gdy to nie pomoże, czujnik.

6. Konserwacja i wymiana czujnika

Czyszczenie

Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników.

Ładowanie akumulatora

Akumulator ładuj przewodem USB-C, w miarę potrzeby. Poza ładowarką sieciową z zestawu wystarczy większość zwykłych portów USB. Akumulator litowo-jonowy jest zamontowany na stałe - nie wymienisz go w terenie. Żeby przedłużyć jego żywotność, ograniczaj czas, w którym pozostaje naładowany do 100 % albo rozładowany do zera.

Wymiana czujnika RHD1

W zależności od tego, jak intensywnie czujnik był wystawiany na czynnik, RHD1 wymienia się po około 300 godzinach pracy. Sumę przepracowanych godzin przyrząd pokazuje przy każdym rozgrzewaniu po włączeniu. Sprawdź ją, zanim uznasz instalację za szczelną.

Procedura wymiany jest ta sama co montażu w punkcie 3. Po założeniu nowego czujnika wyzeruj licznik godzin: przytrzymaj razem przycisk zasilania i SENSITIVITY przez 5 sekund, a potem przytrzymaj ZERO, żeby potwierdzić.

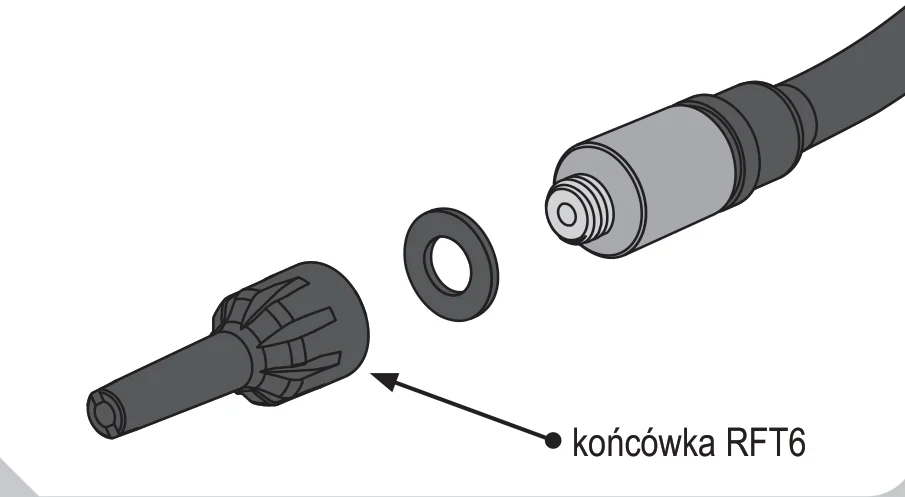

Wymiana końcówki filtrującej

Filtr hydrofobowy jest wbudowany w wymienną końcówkę i wymienia się go okresowo - od niego zależy trwałość czujnika i czułość przyrządu. W zestawie jest pięć końcówek RFT6. Odkręć zużytą końcówkę i wkręć nową.

7. Rozwiązywanie problemów

8. Dane techniczne

Gaz śladowy: mieszanina 95 % azotu i 5 % wodoru. Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.

10. Zgodność i certyfikaty

DR58 nie ma certyfikatu ATEX i nie jest przeznaczony do pracy w strefach zagrożonych wybuchem ani z czynnikami klasy A3. Do takich zastosowań służy DRX3 z certyfikatem ATEX na strefę 2.

Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Wbudowany akumulator litowo-jonowy jest zamontowany na stałe - nie wyjmuj go samodzielnie, oddaj przyrząd w całości.

Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. 2025; v07. Wersja polska: 4REF sp. z o.o.
